Sektör
ANT-S5517N
ANT-S5517N, 4.9–5.9 GHz aralığında çalışan, 2 × N-Female bağlantılı bir çift polarizasyonlu sektör anten. Direk montaj kiti dahildir.
- Frekans aralığı
- 4.9–5.9 GHz
- Kazanç
- 16 dBi (typical)
- Çap
- 400 mm
- Hüzme genişliği
- 90° (typical)
Teknik föy tipik kazancı 16 dBi olarak belirtir; model adı kazanç değeri değildir.
Teknik föyü indir ↓Teknik özellikler
| Frekans aralığı | 4.9–5.9 GHz |
|---|---|
| Kazanç | 16 dBi (typical) |
| 3 dB hüzme genişliği | 90° (typical) |
| VSWR | 1.7:1 (typical) |
| Empedans | 50 Ω |
| Giriş gücü | 10 W |
| RF konnektörü | 2 × N-Female |
| Ön-arka oranı | 25 dB |
| Boyut / çap | 400 mm |
| Montaj kiti dahil ağırlık | 2.5 kg |
| Çalışma rüzgar hızı | 170 km/h |
| Dayanım rüzgar hızı | 230 km/h |
| Çalışma sıcaklığı | −50 °C to +70 °C |
| Direk çapı | 25–60 mm |
| Polarizasyon | Dual |
| Montaj | Included / pole mount |

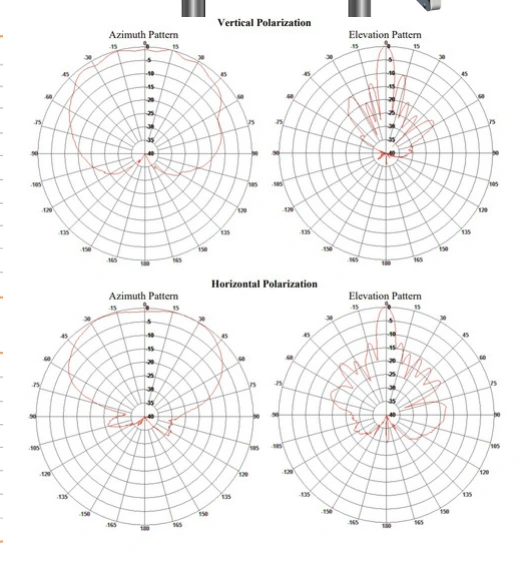

RF performansı
Orijinal üretici grafikleri. Ölçülen frekans aralığı için her grafiğe bakın.
