Yüksek performans
ANT-HP1135M
ANT-HP1135M, 10–12 GHz aralığında çalışan, Mimosa B11 interface bağlantılı bir çift polarizasyonlu yüksek performanslı çanak anten. Direk montaj kiti dahildir.
- Frekans aralığı
- 10–12 GHz
- Kazanç
- 35 dBi
- Çap
- 680 mm
- Hüzme genişliği
- 3° (typical)
Orijinal kazanç grafiğinin başlığı 4800–6100 MHz gösterirken yatay eksen ve ürün özellikleri 10–12 GHz bandını belirtir. Bu etiketleme farkını orijinal PDF üzerinden doğrulayın.
Teknik föyü indir ↓Teknik özellikler
| Frekans aralığı | 10–12 GHz |
|---|---|
| Kazanç | 35 dBi |
| 3 dB hüzme genişliği | 3° (typical) |
| VSWR | 1.2:1 (typical) |
| Empedans | 50 Ω |
| Giriş gücü | 25 W |
| RF konnektörü | Mimosa B11 interface |
| Ön-arka oranı | 50 dB |
| Boyut / çap | 680 mm |
| Montaj kiti dahil ağırlık | 11.5 kg |
| Çalışma rüzgar hızı | 130 km/h |
| Dayanım rüzgar hızı | 200 km/h |
| Çalışma sıcaklığı | −50 °C to +70 °C |
| Direk çapı | 25–60 mm |
| Polarizasyon | Dual |
| Montaj | Included / pole mount |

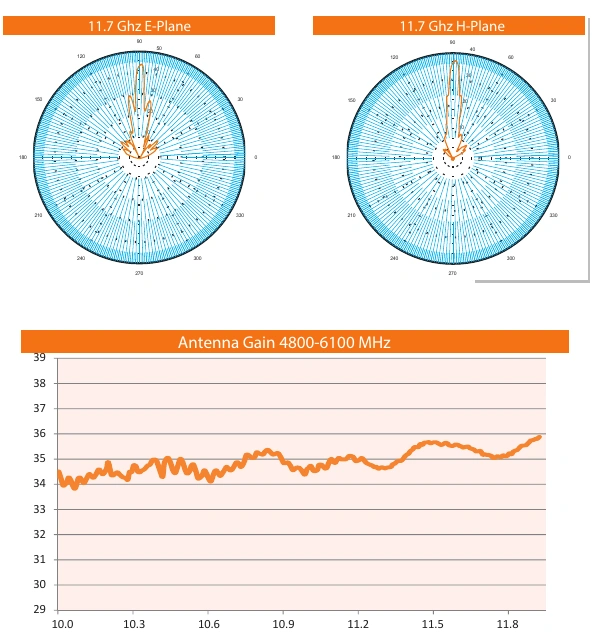

RF performansı
Orijinal üretici grafikleri. Ölçülen frekans aralığı için her grafiğe bakın.
